大学通信が提供する大学情報に特化した広報支援サービス 大学プレスセンター

コンデンサーは、パソコン、スマホなど多くのデバイスに欠くこのとのできない電子部品の一つです。より高い性能を実現すべく、企業を中心に研究開発が進み、国内でも大量に製造されています。現在、実用コンデンサーのほとんどはチタン酸バリウムで、約80年前に発見されて以来、これを凌ぐ物質は得られていません。製造技術や加工技術の改良は、すでに十分に行われており、ブレークスルーには別の新たな物質が必要と言えます。また、チタン酸バリウムは室温付近の特性は良いものの120℃以上で特性が低下するという結晶構造に起因する課題を抱えています。近年新たに開発された理論的、実験的手法を組み合わせることで新物質が合成され、この課題が解決されることが期待されています。

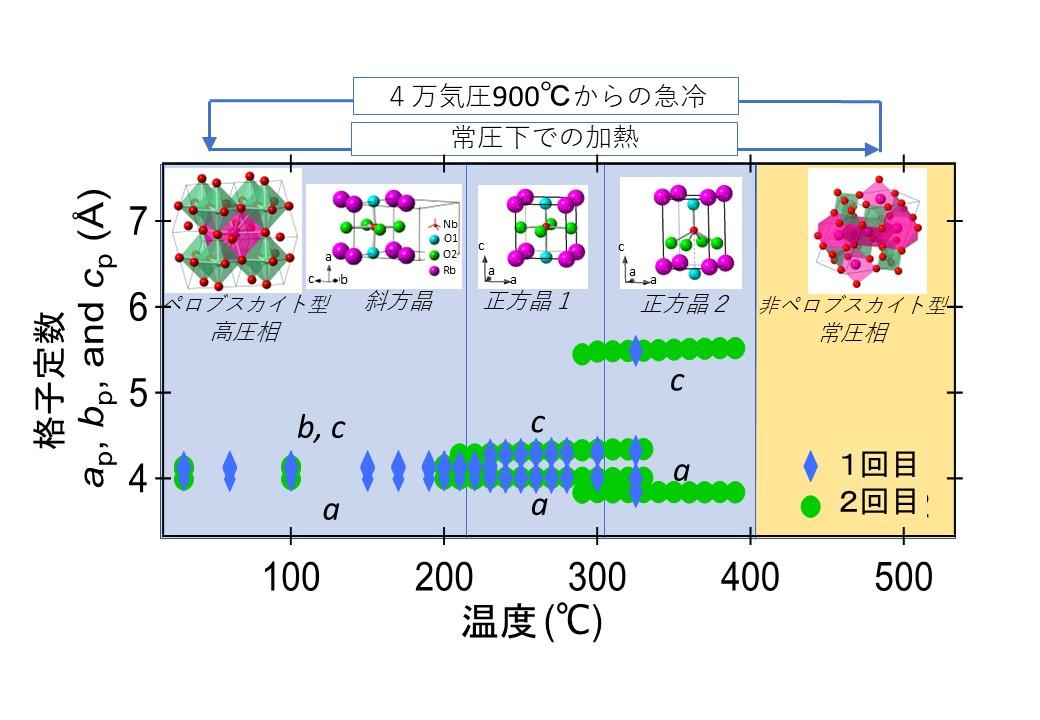

山本研究室では、従来から、高圧合成法を用いた新物質開発に取り組んできました。この方法の利点は、常圧では存在しない物質を圧力下では安定化させることができる点にあります。物質を高温高圧の状態から急冷することで、高圧相を常圧下にも取り出すことが可能となります。また、通常の合成法では揮発しやすい元素（今回の場合、ルビジウム）を試料セル内に閉じ込めて揮発を抑えることもできます。本研究では、ペロブスカイト型ではない常圧相ニオブ酸ルビジウムを4万気圧、900℃、30分という条件で熱処理することにより、直方晶ペロブスカイト型のニオブ酸ルビジウムを得ました。同型のチタン酸バリウム並びにニオブ酸カリウムは強誘電体ですが、誘電特性と結晶構造が密接に関係していることが知られています。そこで今回、ペロブスカイト型ニオブ酸ルビジウムの温度変化による構造変化をマイナス268℃からプラス800℃までの広い範囲でX線回折法を用いで調べました。その結果、室温以下では構造変化はないものの[2]、220℃以上で正方晶ペロブスカイトに、300℃以上でより縦に伸びた形の第２正方晶ペロブスカイトに変化し、420℃以上では、ペロブスカイトでない常圧相へと戻りました。この一連の相転移は、第一原理計算から予測された構造安定性でよく説明でき、特に、第２正方晶は、負の圧力（熱膨張に相当）を与えた計算から得られた結晶構造と一致しました。今回得られた高圧相は、ニオブ酸カリウムと同等の強度の第２高調波発生が観察されることから、極性を有する構造であることが確認され比較的高い比誘電率も得られました。誘電率に関しては、理論計算から予想されるように、今後試料密度を高めることでニオブ酸カリウムと同等あるいは、それ以上の値が得られることが期待されます。今回、５研究機関がそれぞれの強みを生かして共同研究を行ったことにより、材料特性を総合的に評価できたことに大きな価値があります。

本研究で、高圧法を用いればイオンサイズの大きいルビジウムイオンがペロブスカイト型構造に取り込まれることが確認できました。これを応用するとさらに大きいセシウムイオンの取り込みも可能となります。こうしたアプローチは、理論計算グループとの連携を深めることで効率的に実現でき、強誘電体もみならず、鉛を含まない圧電体の設計や開発にも展開が可能です。また、高圧合成で実現した物質を薄膜で安定化することができれば、その応用範囲は格段に広がります。
＊機械学習や理論計算を用いることで、さまざまな材料開発の効率を高める手法

著者 ：
山本文子 （芝浦工業大学工学部先進国際課程教授）
村瀬公俊、佐藤健 （芝浦工業大学国際理工学専攻修士２年、同修了生）
杉山 和正、川又 透 （東北大学金属材料研究所教授、同助教）
稲熊 宜之 （学習院大学理学部教授）
山浦 淳一 （東京大学物性研究所准教授）
設樂 一希、横井 里江 （一般財団法人ファインセラミックスセンター研究員）
森分 博紀 （一般財団法人ファインセラミックスセンター主席研究員）
論文名 ：
Crystal structure and properties of perovskite-type rubidium niobate, a high-pressure phase of RbNbO3
掲載誌 ：Dalton Transactions
ページ番号：Dalton Transactions, 2024, 53, 7044 - 7052
DOI ： 10.1039/d4dt00190g
参考文献：
[1] J. A.Kafalas, NBS Spec. Pub. No 364, 287 (1972)
[2] M. Fukuda and K. Yamaura , J. Ceram. Soc. Jpn., 131, 126(2023)

本研究の一部は、防衛装備庁が実施する安全保障技術研究推進制度JPJ004596、並びに大倉和親記念財団の研究助成の支援を受けたものです。また、東北大学金属材料研究所GRIMTプログラム(202212-RDKGE-0018)、東京大学物性研究所外来利用プログラム(202306-MCBXG-0079)の一環で研究を実施しました。
